টাইপ 1+2 পিভি এসপিডি | Y- সংযোগ | কোনও ব্যাক-আপ ফিউজ | এলপিএল III - IV

পিভি অ্যারেগুলির জন্য সরাসরি-স্ট্রাইক সক্ষম সুরক্ষা-যখন স্থান এবং দূরত্ব সীমিত থাকে।

এই বজ্রপাতের প্রবণতা বর্তমান এবং বর্ধমান গ্রেপ্তারকারীরা (টাইপ 1+2) ফটোভোলটাইক সিস্টেমগুলির ডিসি পাশের জন্য উদ্দেশ্য-নির্মিত যা একটি বাহ্যিক বজ্রপাত সুরক্ষা সিস্টেম (এলপিএস) ব্যবহার করে তবে প্রয়োজনীয় পৃথকীকরণের দূরত্ব "গুলি" বজায় রাখতে পারে না। ডিভাইসগুলি ইনভার্টার, স্ট্রিং এবং ডিসি বাসবারগুলি সুরক্ষার জন্য টাইপ 2 সার্জ দমন সহ বজ্রপাতের স্রোতের জন্য টাইপ 1 সক্ষমতা একত্রিত করে।

শক্তিশালী, ত্রুটি-সহনশীল অপারেশনের জন্য y- সংযোগ।

একটি ওয়াই-টাইপ সংযোগ কার্যকরী কন্ডাক্টরদের পৃথিবীর ত্রুটিগুলির বিরুদ্ধে আরও প্রতিরোধী করে তোলে, গ্রাউন্ডিং শর্ত এবং মিশ্র-সম্ভাব্য পরিবেশের দাবিতে পিভি ডিসি নেটওয়ার্ককে স্থিতিশীল করতে সহায়তা করে।

ইন্টিগ্রাল সুরক্ষা-কোনও ব্যাক-আপ ফিউজ প্রয়োজন।

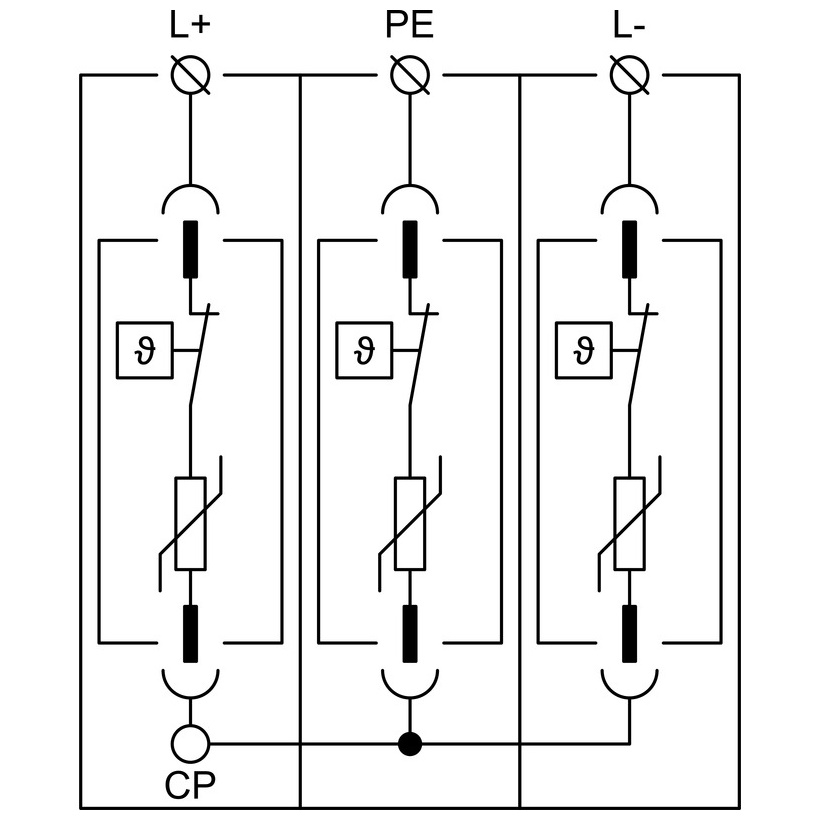

এল+, এল– এবং পিই এর মধ্যে প্রতিটি ভেরিস্টর সেক্টর একটি অভ্যন্তরীণ তাপ সংযোগকারী দ্বারা সজ্জিত। ভারিস্টর এন্ড-অফ-লাইফ (অতিরিক্ত উত্তাপ) এ, সংযোগ বিচ্ছিন্নকারী ডিসি কারেন্টকে বাধা দিতে এবং সুস্পষ্ট ত্রুটি ইঙ্গিত দেওয়ার জন্য ট্রিপ করে। বিশেষ সংযোগকারী নির্মাণ পৃথক ব্যাক-আপ ফিউজ ছাড়াই ইনস্টলেশন সক্ষম করে, সমন্বয়কে সহজ করে এবং স্থান সংরক্ষণের স্থান।

বিস্তৃত পিভি সিস্টেম সুরক্ষা।

ইতিবাচক এবং নেতিবাচক বাসবারগুলির সজ্জিত বন্ধন নিশ্চিত করার মাধ্যমে, এই গ্রেপ্তারকারীরা বায়ুমণ্ডলীয় স্রাবগুলি থেকে ক্ষতিকারক ক্ষণস্থায়ী ওভারভোল্টেজগুলি হ্রাস করে - পিভি সিস্টেমে সরাসরি বজ্রপাত সহ - পাশাপাশি ইভেন্টগুলি স্যুইচিং করে। এগুলি বজ্রপাত সুরক্ষা স্তরের এলপিএল তৃতীয় এবং চতুর্থ জন্য উপযুক্ত, বেশিরভাগ ছাদ এবং সিএন্ডআই মোতায়েনকে কভার করে।

পরিষেবা এবং পর্যবেক্ষণ বিকল্প।

এম ইঙ্গিত: দ্রুত প্রতিস্থাপন এবং ন্যূনতম ডাউনটাইমের জন্য অপসারণযোগ্য (প্লাগ-ইন) মডিউল ডিজাইন।

ডিএস ইঙ্গিত: পিএলসি/এসসিএডিএ/অ্যালার্ম রিলে স্ট্যাটাস সিগন্যালিংয়ের জন্য রিমোট মনিটরিং যোগাযোগ।

সাধারণ অ্যাপ্লিকেশন

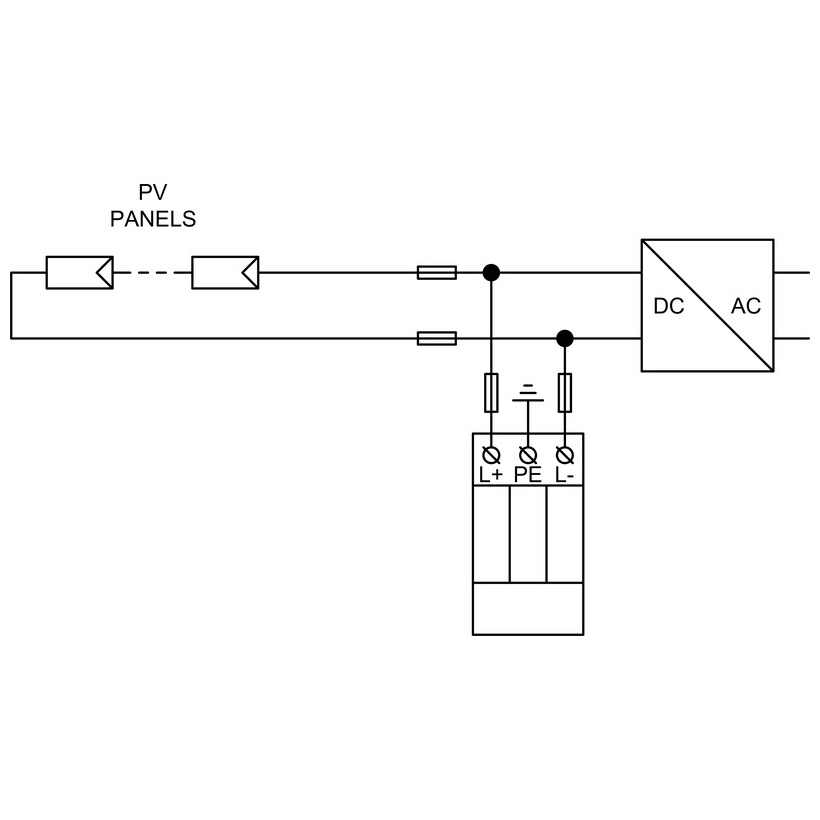

পিভি কম্বিনার/পুনরায় কম্বিনার বাক্স এবং ইনভার্টার ডিসি ইনপুট যেখানে পৃথকীকরণের দূরত্ব "গুলি" অর্জনযোগ্য নয়

ছাদ এবং বাণিজ্যিক/শিল্প উদ্ভিদ বাহ্যিক এলপিএস দিয়ে সজ্জিত

ব্যাক-আপ ফিউজ যুক্ত না করে সমন্বিত টাইপ 1+2 সুরক্ষা খুঁজছেন এমন প্রকল্পগুলি retrofit প্রকল্প

এক নজরে মূল বৈশিষ্ট্য

টাইপ 1 + 2 পিভি সার্জ আর্টস্টার (বজ্রপাতের প্ররোচনা + সার্জ দমন)

ওয়াই-সংযোগ Working ওয়ার্কিং কন্ডাক্টরগুলির পৃথিবীর ত্রুটিগুলি রেজিস্ট্যান্ট

এল+, এল–, পিই -তে অভ্যন্তরীণ তাপ সংযোগ বিচ্ছিন্নকারী; দোষে ডিসি বর্তমান বাধা

বিশেষ সংযোগকারী নির্মাণের জন্য কোনও ব্যাক-আপ ফিউজের প্রয়োজন নেই

বাহ্যিক এলপিএসের সাথে পিভি ডিসি পাশের জন্য যখন পৃথকীকরণের দূরত্ব "গুলি" পরিলক্ষিত হয় না

এলপিএল III - IV এর জন্য উপযুক্ত

বিকল্পগুলি: এম = অপসারণযোগ্য মডিউল, ডিএস = রিমোট মনিটরিং
